脉冲喷吹袋式除尘器除尘滤袋的清灰装置及控制线路一、脉冲喷吹袋式除尘器的清灰装置
脉冲喷吹袋式除尘器的清灰装置主要由电磁脉冲阀膜片、气动阀、电磁脉冲阀膜片、喷吹管、气包、喷嘴等部件组成。
电磁脉冲阀膜片一端与压缩空气包相连，一端与喷吹管相接。当脉冲控制仪没有信号输入时，脉冲喷吹控制仪的充气口被封住，电磁脉冲阀膜片处于关闭的状态；当脉冲控制仪发出信号时，控制阀将电磁脉冲阀膜片开启，压缩空气由气包通过电磁脉冲阀膜片经喷吹管的喷嘴进入除尘滤袋中，进行清灰操作。
(1)脉冲控制仪脉冲控制仪是向控制阀发出脉冲信号的装置，通过脉冲控制仪可以调节脉冲周期和脉冲宽度。它是脉冲喷吹袋式除尘器的关键设备，直接影响到除尘器的清灰效果和正常工作，一般分为气动脉冲控制仪和电动脉冲控制仪两种。
电动脉冲控制仪是袋式除尘器脉冲清灰的主要控制装置，它的输出信号控制电磁脉冲阀膜片，与其配套的是电磁脉冲阀膜片、电磁脉冲阀膜片。气动脉冲控制仪是以干净的压缩空气为能源，输出气动脉冲信号，与其配套的是气动阀和电磁脉冲阀膜片，主要适于在有爆炸危险、不宜用电或没有电的环境。
(2)控制阀控制阀是用来开闭或切换气路的阀门，有电磁脉冲阀膜片、气动阀和机控阀三种，相对应于电动脉冲控制仪、气动脉冲控制仪和机械脉冲控制仪配合使用。电磁脉冲阀膜片和气动阀装在电磁脉冲阀膜片上，机控阀装在机械脉冲控制仪上。

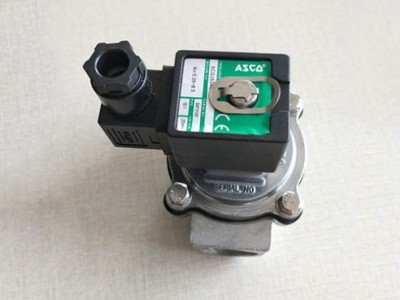

(3)电磁脉冲阀膜片电磁脉冲阀膜片是清灰装置中的执行机构，分为直角式、淹没式和直通式电磁脉冲阀膜片。
1)直角式电磁脉冲阀膜片其高压气体进入方向与射出方向成直角，结构相对复杂，气流局部压力损失比较大。
2)淹没式电磁脉冲阀膜片其进气口安装在气包中，局部压力损失小，而且电磁脉冲阀膜片的使用寿命长。
3)直通式电磁脉冲阀膜片直接设置在气包内，结构简单，压力损失大大低于直角式电磁脉冲阀膜片。
(4)喷嘴喷嘴安装在喷吹管开孔上，起引导喷吹气流方向的作用。传统的喷嘴都是圆管式的，目前国内外都发明了多种新型喷嘴，在喷嘴侧面开孔或设置导流管以加强喷嘴的引流作用，提高清灰的效果。
二、电磁感应电磁脉冲阀膜片的基本上控制线路
针对容积大的电磁感应组织，因为减速电机电感器大，电磁感应储能技术大，型直角电磁脉冲阀膜片稳态值大，因此：线圈插电时．衔接全过程时间长，组织姿势侵；而线圈关闭电源时，电流量降至零，线圈要造成很高的自感电动势而被穿透，且在控制家用电器的触头间造成较强的电孤，使触头烧蚀。放到其控制线路时要采取的措施，以减少运作时的姿势時间和避免关闭电源时电感器储能技术导致的伤害。
(1)小容积电磁铁可以用小型继电器或交流接触器的輔助触头控制，因为电磁铁自身无记忆力作用，因此，务必用汽车继电器等来记忆力其运行情号，自然前提条件是把握各种等效电路汽车继电器的作用和操作方法。
(2)加速直流电电磁铁运行全过程的线路中是用电容器C在运行初，瞬间将串入的电阻器Rs旁路的方法来加速电磁铁线圈电流量的提高。离合的控制线路应用了二极管V和电容器C，在运行初，瞬间旁路电阻器Rs在线圈与开关电源断掉时，直角式脉冲喷吹控制仪交流接触器KM常闭触头合闭，电容器C经充放电电阻器Rd向电磁制动器YC线圈充放电，给它反方向励磁调节器，则离合去磁快，使从动盘释放出来得快，转动轴摆脱得快。
(3)避免直流电电磁铁线圈过压和触头烧蚀的控制线路。线路在交流接触器KM触头断掉一瞬间，用电力电容器c对触头旁路，使电磁铁YA的线圈电流量慢慢减少和使KM触头两直流电压慢慢上升，进而维护了线圈和触头。这一减速电机简易而合理，伺服电动缸的充放电阻值一般选为线圈阻值的2—3倍。
